打造全自动化智能工厂
2023-06-06

走进WTO的智能工厂

Inside WTO’s Smart Factory

多年来,生产成本急剧上升,同时市场需求是制造价格越来越低,此外还缺乏熟练工人。这些都是许多制造商面临的挑战,包括WTO,一家精密动力刀座制造商。解决方案显而易见:一个完全自动化的生产车间。批量生产总是依赖于已有的生产方式,但对于小批量生产,必须开发新的工艺并将其集成到整体系统中。其中至关重要的是夹具,如果每天更换几次,这对工艺和安全提出了巨大的挑战。WTO与总部位于Marbach的夹具制造商HAINBUCH合作,通过进行一系列紧密协调的测量和试验工作,克服了这些障碍。在WTO新智能工厂中,所有流程都是自动化的,机器人放入部件,更换夹具,无人驾驶运输系统将所有东西从A点运送到B点。自2022年底以来,动力刀座的每一个部件的生产一直在自动运行,24/7锥柄生产数量从1到100不等。这是WTO和HAINBUCH合作开发三年以来的一个里程碑

WTO智能工厂

    智能工厂是唯一的选择

WTO的总部设在奥芬堡附近的Ohlsbach,远离主要城市,缺乏熟练工人。考虑到人口的发展趋势,这种情况将继续恶化。此外,想成为机器操作员和愿意轮班工作的人越来越少。WTO董事总经理Sascha Tschiggfrei先生认识到这一点,并于2016年开始思考解决方案。“熟练工人是一个难题,成本上升是另一个难题。因为我们是国际化经营,竞争压力很大。一些公司选择迁往成本较低的海外,然而我们希望保持我们在德国的位置,所以必须做出反应,以确保公司能长期保持竞争力。我们的未来依赖于智能工厂—全天候生产全自动操作。这给我们带来了竞争优势,也让我们能吸引更多高素质的人才。”

    寻找独家合作伙伴

对于这个庞大的项目,WTO需要一个夹具设备的独家合作伙伴,这家公司必须能给出承诺,并具备专业知识和适合的技术。“我们的项目团队制定了技术细节,包括:我们如何装夹工件,如何实现装夹自动化,以及如何自动更换装夹装置?目标是让机器完全自主地执行更换。这就需要具有这种快换能力的装夹装置。此外,我们拥有高精度的磨削工艺,最大公差范围为3 µm。”Tschiggfrei先生说。智能工厂的概念确认后,下一步就是寻找合作伙伴。由于WTO和HAINBUCH已经在多个国际项目上成功合作,因此他们是首选的合作伙伴。2019年底,两家公司开始初步讨论,以确定装夹装置的要求。HAINBUCH提出的设计方案被采纳。

    按下启动按钮

WTO现有的生产车间拥有50多台数控机床。这些机器上的装夹主要用夹爪(jaw chuck)完成,并且每一次更换和找正的操作都是手动完成。在智能工厂中实施的第一个完全无人化的制造过程是生产一个外壳,先进行热前加工,然后进行热后加工。Tschiggfrei先生进一步解释说:“智能工厂中的机器都是新的。这些标准的机器都经过专门的改造,以适用机器人自动切换装夹装置。”HAINBUCH将为四台机器配备夹具系统。一个生产单元中是两台车削/铣削中心,配备的内涨装置在主副轴上;另一个单元中是两台外圆磨床,一台配备外夹夹具,另一台配备内涨夹具。HAINBUCH配备了一个标准的卡盘用于在磨削时从外部夹紧——Toplus AC 100轴向后拉卡盘。无论是哪种外壳,都有18个夹持单元可供选择,每一个都包含带有定位块的夹头,它们可以在卡盘上自动快换。对于用于车削和磨削的内涨夹具,他们基于需求开发了一个全新的版本。它是基于现有的Maxxos T211芯轴,不过这种新的带有安全检查的版本开发了一个特定的芯轴。

带定位块的夹头自动插入带轴向后拉的Toplus AC 100卡盘

    夹具的严格要求

HAINBUCH自动化部门的设计工程师Björn Schiesling先生从一开始就参与了这个项目,他认为对于自动化有一些必须考虑的基本要求。快换夹具自动化中会少了哪个环节?与人工换夹具不同,自动化更换夹具不再有人工清洁安装面的步骤。即使是最小的污垢颗粒也会导致精度不够。然后是安全检查。主轴能转动吗?预拉是否正确?位置正确吗?有东西松动吗?一般来说,所有事项都由操作员检查和调整,而自动化则改变了情况。对我们来说,在装夹装置中实施这些检查是一个巨大的挑战。当然,我们还必须与机器制造商合作,通过监测行程位置来实现控制技术。例如,提供装夹装置中的通道以实现气检,从而可以实施气检。但机器制造商必须安装气体供应装置以及能与机器控制系统通信的传感器。在通往最终解决方案的道路上有许多障碍,但我们成功地克服了它们。”Schiesling先生说。

    安全优先

对于内涨夹具,HAINBUCH还考虑改变夹持涨套和定位块。在评估了安全性、准确性和污染等方面,并比较了不同方法后,很明显,只有预先配备芯轴才能确保安全。现在,磨削单元和车削/铣削单元各有10个Maxxos芯轴和centroteX AC快换接口。这些都可供不同外壳与适合的设置来进行选择,并由机器人自动进行快换。

芯轴夹具从内部夹紧工件

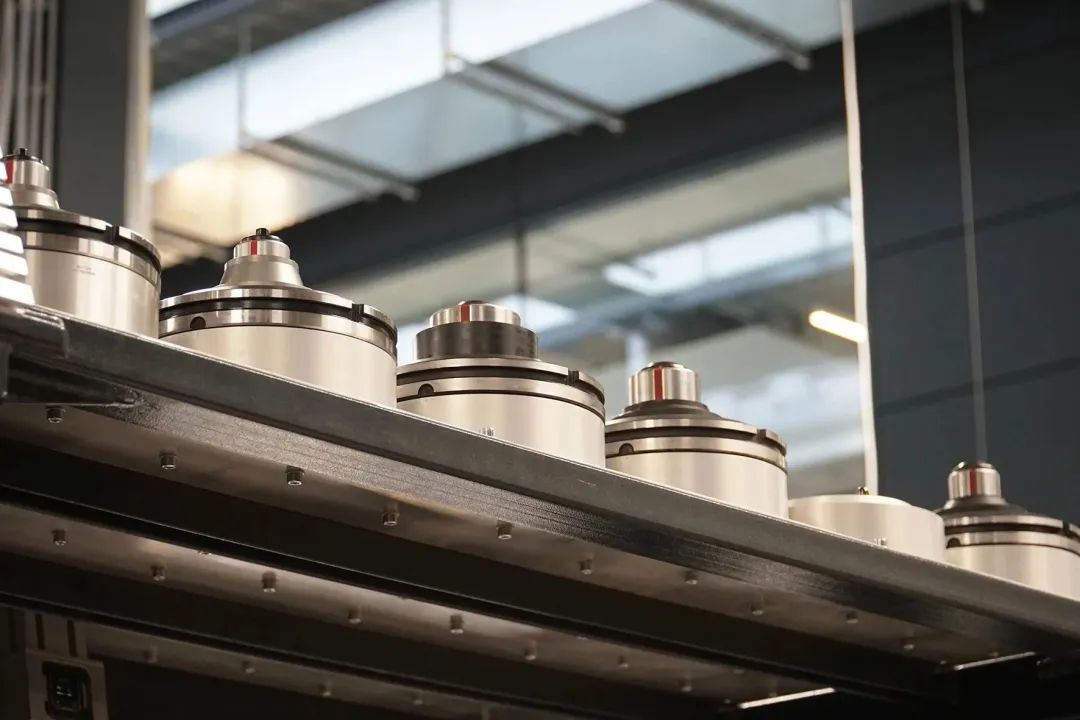

预装配的芯轴准备好进行自动装夹装置的快换





HAINBUCH 表现超出预期

More than meet the requirements

WTO研磨部门经理Philipp Wußler先生最初对这一切是否能实现心存疑虑。“幸运的是,结果超出我的预期。这些夹具满足所有的要求,无论是清洁、精度以及非常重要的重复性。每次更换芯轴时,我们的误差都在要求的3µm范围内。”Wußler先生满意地说。与原来的方法相比,这种自动化制造过程将安装时间缩短了25%,原来需要手动更换和找正夹爪,并修磨卡盘以确保精度。“废品率也大幅下降,几乎为零。这是因为过去的夹持不太准确。现在我们在定位块进行轴向后拉式夹持,更为准确。一旦开始加工工件,我就能知道下一个设置过程将运转良好。这意味着我再也不用担心装夹装置了。”Wußler先生补充道。对于WTO来说,显而易见的是:如果夹持更安全,那么整个过程也更安全。

员工现在只需在指挥中心工作

“智能工厂的设计让原材料输送成为唯一的人工操作。一个无人运输系统甚至会把成品外壳拣起来,在生产单元中进行检查和测量,然后把它们从机器中取出并放入仓库。智能工厂包括一个指挥中心和用于规划制造过程和编程的办公室。夹具和自动化操作参数的定义也在那里进行。”Tschiggfrei先生说。进一步的项目已经在计划当中,HAINBUCH将再次提供夹具并参与启动过程。Tschiggfrei先生总结道:“我们非常满意。我们希望有一个合作伙伴一起开展这个开发项目。HAINBUCH把一切都做到尽善尽美。Schiesling先生和Wußler先生对这个项目充满热情。只有这样的人才能成功完成这项了不起的工作。在我看来,结果超出我们的预期。”

对于不同的外壳的生产,有18个夹持组合可供选择,每一个都包含带有定位块的夹头





用户:

WTO Werkzeug-Einrichtungen GmbH

WTO是位于Ohlsbach的第二代的家族企业,拥有280名员工,今年他们迎来了成立40周年。WTO是开发和制造用于数控车削中心的精密动力刀座的领先者。通过投资4000万欧元的智能工厂,他们正在为小批量制造设定数字化和自动化的标准。这座14000平方米的新建筑包括9000平方米的智能工厂和5000平方米的办公大楼。该智能工厂也为可持续发展而设计,使用可再生能源。它有一个光伏系统,生产中的废料可用于加热。这相当于每年节省近1000吨二氧化碳。
